制動單元
其功能是當直流回路的電壓Ud超過規定的限值時（如660V或710V），接通耗能電路，使直流回路通過制動電阻后以熱能方式釋放能量。制動單元可分內置式和外置式二種，前者是適用于小功率的通用變頻器，后者則是適用于大功率變頻器或是對制動有特殊要求的工況中。從原理上講，二者并無區別，都是作為接通制動電阻的“開關”，它包括功率管、電壓采樣比較電路和驅動電路。
產品特點:
1、安全性：具有IGBT短路擊穿脫扣功能，可以有效地防止因IGBT擊穿，電阻器長時間過負荷運行而引起的火險隱患。
2、廣泛性：特殊設計可以使用普通電阻，不必選擇無感電阻。斬波電壓DC630V-DC760V可調，適用于各種中低壓變頻器(特殊設計可達1200V）。
3、經濟性：性價比高，品質可與同類進口產品相媲美，價格較低，是變頻器剎車、制動回路中經濟、實用的配套產品。
4、可并聯使用：采用書本型設計，可無間隙并聯安裝，推薦最多3臺并聯使用。
產品說明: | |
|

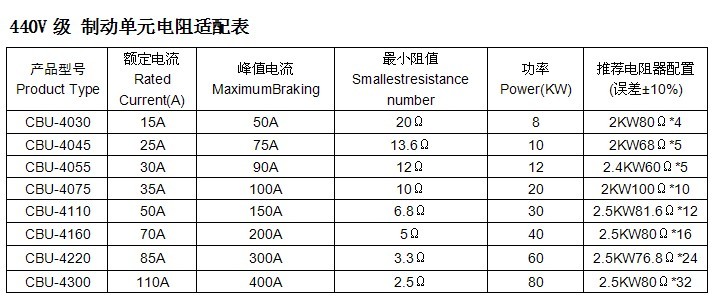

440V級 制動單元參數表
產品型號 Product Type | 適配變頻器功率Power adapter （KW） | 額定電流 Rated Current(A) | 峰值電流 Maximum Braking | 最小阻值 Minimum resistance

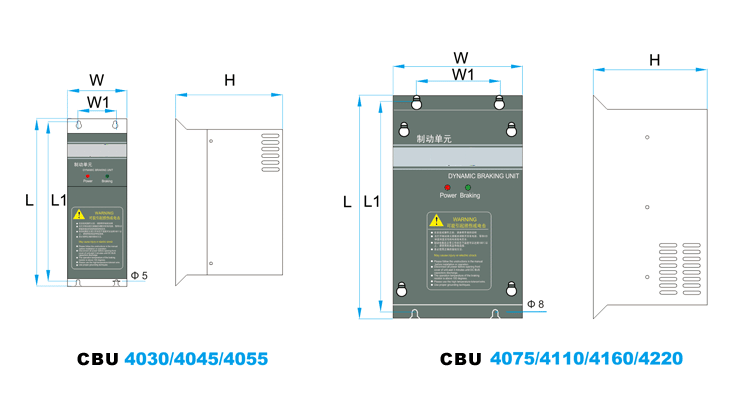

| 尺寸/Size(Unit:mm) |
端子 Terminal | ||||
L |
L1 |
W |
W1 |
H | ||||||
CBU-4030 | 30 | 15A | 50A | 20Ω | 240 | 228 | 85 | 55 | 153 | M4 |
CBU-4045 | 45 | 25A | 75A | 13.6Ω | 240 | 228 | 85 | 55 | 153 | M4 |
CBU-4055 | 55 | 30A | 85A | 12Ω | 240 | 228 | 85 | 55 | 153 | M4 |
CBU-4075 | 75 | 35A | 100A | 10Ω | 320 | 304 | 187 | 120 | 163 | M6 |
CBU-4110 | 110 | 50A | 150A | 6.8Ω | 320 | 304 | 187 | 120 | 163 | M6 |
CBU-4160 | 160 | 70A | 200A | 5Ω | 320 | 304 | 187 | 120 | 163 | M6 |
CBU-4220 | 220 | 85A | 300A | 3.3Ω | 320 | 304 | 187 | 120 | 163 | M6 |
CBU-4300 | 300 | 110 | 400A | 2.7Ω | 320 | 304 | 187 | 120 | 163 | M6 |
CBU-6110 | 110 | 35 | 100A | 16Ω | 320 | 304 | 187 | 120 | 163 | M6 |
CBU-6220 | 220 | 70 | 200A | 8Ω | 320 | 304 | 187 | 120 | 163 | M6 |
兼容品牌（Compatible with other brand inverter）：
歐陸變頻器丹佛斯變頻器英威騰變頻器正弦變頻器富士變頻器安川變頻器日立變頻器西門子變頻器ABB變頻器施耐德變頻器三菱變頻器松下變頻器艾默生變頻器佳靈變頻器臺達變頻器佳樂變頻器普傳變頻器SEW變頻器臺安變頻器……
